Un mix geniale

L'innovativo sistema combinato S 9000

Vantaggi S 9000

L'S 9000 è un sistema versatile e all'avanguardia per porte, finestre e porte alzanti scorrevoli - a scelta con due o tre guarnizioni. Ecco una panoramica dei vantaggi:
  1. Adatto per tripli vetri con fino a 52 mm (54 mm con STV®) di spessore.
  2. Ridotta superficie a vista e design moderno con inclinazione di 15°.
  3. Struttura "intelligente" delle guarnizioni, con fino a tre livelli di isolamento.
  4. Ottimizzato per l'impiego di STV®, per incollare a secco vetro e anta.
  5. Isolamento termico ed acustico ottimali, grazie alla geometria a 6 camere e alla grande profondità costruttiva di ante e telai.

Isolamento termico ottimizzato

Un sistema con le migliori caratteristiche di isolamento termico non nasce per caso, ma è frutto di uno sviluppo mirato. Il successo ci dà ragione. Gli eccellenti valori isolanti sono il risultato di numerosi e accurati calcoli. Fin da subito l'obiettivo è stato raggiungere un valore Uf di 0,92 W/m²K nella combinazione standard con l'acciaio, e quindi l'idoneità per l'impiego in case passive. Grazie a un insieme di dettagli innovativi confluiti nel sistema, il risultato è stato raggiunto.

Una maggiore profondità del vetro all'interno dell'anta, grazie a un'altezza sormonto di 26 mm, per un migliore isolamento termico.
Una maggiore profondità del vetro all'interno dell'anta, grazie a un'altezza sormonto di 26 mm, per un migliore isolamento termico.
Precise forme di acciaio per una statica e un isolamento termico ottimali.
Sistema di tenuta intelligente con tre livelli di tenuta. La guarnizione centrale flessibile del telaio contribuisce in modo decisivo all'isolamento termico, in quanto riduce la trasmissione di calore.

Statica migliorata grazie a STV®, la vetratura statica a secco

Con la tecnica di incollaggio STV® (vetratura statica a secco) sviluppata da GEALAN, vetro e profilo dell'anta sono incollati con un nastro adesivo, sviluppato appositamente per la fabbricazione di serramenti, che mantiene l'abituale spessoramento del vetro. Incollando il vetro al profilo dell'anta, la rigidità della lastra viene trasmessa all'anta e l'intero sistema diventa più stabile. Così si possono fabbricare elementi standard completamente privi di acciaio. La tecnica STV® abbinata all'acciaio permette di realizzare elementi finestra particolarmente grandi.
  • Combinando la tecnica STV® al tradizionale rinforzo in acciaio si possono fabbricare elementi di dimensioni finora impensabili.
  • Inoltre si riducono al minimo gli interventi di regolazione prima e dopo il montaggio.
  • L'incollaggio di vetro e anta migliora la resistenza all'effrazione.
  • Anche dopo anni le finestre realizzate con la tecnica STV® continuano a chiudersi con la precisione di una cassaforte.

GEALAN-FUTURA®

Finestre colorate idonee per case passive

GEALAN-FUTURA® è la combinazione di profili del sistema S 9000. Offre la possibilità di costruire, con profili standard e normali rinforzi in acciaio da 2 mm, finestre idonee per le case passive anche di vari colori, in conformità con la direttiva WA-15/2 dell'istituto IFT di Rosenheim. Il valore testato Uf di 0,89 W/(m²K) conferma le eccellenti caratteristiche tecniche di base in materia di isolamento termico. Con GEALAN-FUTURA® e la tecnica d'incollaggio STV® si possono realizzare ante colorate fino a 2,40 m di altezza.

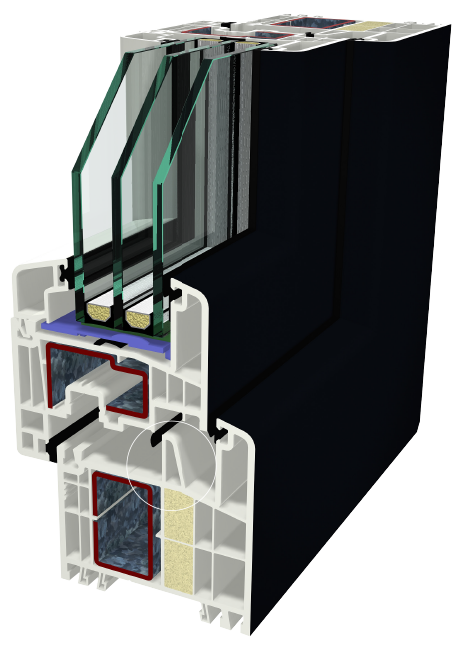

S 9000 PLUS

Con guarnizione centrale più stabile

EVOLUZIONE NEL SISTEMA

S 9000 plus è il nuovo sistema a tre guarnizioni con pinna centrale rigida di GEALAN. La pinna centrale del telaio protegge efficacemente le parti meccaniche dagli influssi esterni. I sistemi con guarnizione centrale convincono per le loro migliori caratteristiche in termini di isolamento termico.

Perfetto per elementi colorati di grandi dimensioni

Grazie alle sue eccellenti proprietà statiche S 9000 plus è ideale per la realizzazione di elementi di grandi dimensioni con superficie colorata in acrylcolor. Con la tecnica di incollaggio STV® di GEALAN le finestre realizzate con S 9000 plus possono essere ulteriormente migliorate in termini di stabilità e sicurezza di utilizzo.




Eccellente resistenza antieffrazione

Non esiste praticamente niente di più sicuro nel sistema S 9000 già nella versione standard. Inoltre la nuova pinna centrale rigida del sistema S 9000 plus rende la vita decisamente molto più difficile ai ladri. La maggior parte delle effrazioni vengono commesse facendo leva sulle finestre, dove l’intruso spinge un cacciavite tra telaio e anta. In questo punto tuttavia incontra una barriera efficace rappresentata dalla nuova pinna rigida.



GEALAN-LUMAXX®

Semplicemente più luce


GEOMETRIE OTTIMIZZATE

Durante lo sviluppo di GEALAN-LUMAXX è stata ottimizzata l’intera geometria del profilo, riducendo al minimo l’ingombro. I progettisti hanno tenuto in considerazione un rapporto bilanciato tra trasmittanza termica e statica nonché una perfetta combinazione con la ferramenta di chiusura. Il sottile Monostulp conferisce un aspetto simmetrico e semplifica un utilizzo flessibile nella costruzione del serramento.

MENO PROFILO VISIBILE

Il confronto diretto lo dimostra: Il nuovo GEALAN-LUMAXX è decisamente molto più stretto di tutte le precedenti combinazioni di profili. In passato costruzioni con scambio battuta o traverso richiedevano spesso fino a 150 mm e oltre di larghezza. Profili pesanti snaturavano la silhouette della finestra e lasciavano entrare molta meno luce nell’ambiente. Con il nuovo sistema sono finalmente realizzabili elementi più sottili, senza dover rinunciare alla semplicità di utilizzo né alla sicurezza.

NESSUN COMPROMESSO

E’ stata data priorità alla geometria sottile dei profili anta e scambio battuta senza sottovalutare la statica. In entrambi i profili viene impiegato lo stesso rinforzo che grazie alle sue caratteristiche statiche permette di costruire elementi alti fino a 2,30 m in bianco e 2,20 m in colorato. In combinazione con STV® sono realizzabili elementi fino a 2,50 m in bianco e 2,40 m in colorato.

La nuova porta alzante scorrevole S 9000

Estetica moderna e nessuna limitazione

Benessere e comfort assicurati

Gli infissi scorrevoli sono un classico elemento di stile delle abitazioni moderne, dove ampie vetrate comunicano benessere ed eleganza. La nuova porta alzante scorrevole S 9000 di GEALAN risponde a queste esigenze estetiche e funzionali.

La nostra tecnica permette di muovere senza problemi porte di grandi dimensioni. Non importa se la porta è aperta o chiusa. La luce penetra in ogni caso negli ambienti e li inonda. E grazie alla soglia a pavimento bassissima, viene quasi eliminata la separazione tra interno ed esterno.

Valori di isolamento termico ottimali
Già nella versione base, dotata di rinforzi standard, e senza bisogno di ulteriori interventi la nuova porta alzante scorrevole ha un ottimo isolamento termico, con un valore Uf di 1,3 W/(m²·K).

Versione classica


Simmetria

Già nella costruzione standard la larghezza a vista dell'anta è di soli 100 mm.

Versione design


Vetraggio più alto nell'anta fissa

In questa speciale versione, la normale anta nella parte fissa viene sostituita da un profilo molto più sottile. Ciò riduce la larghezza a vista nella parte fissa di oltre il 50%, mantenendo invariate le caratteristiche di isolamento termico.

Portoncino realizzato con il sistema S 9000

MENO PROFILO VISIBILE

Il confronto diretto lo dimostra: Il nuovo GEALAN-LUMAXX è decisamente molto più stretto di tutte le precedenti combinazioni di profili. In passato costruzioni con scambio battuta o traverso richiedevano spesso fino a 150 mm e oltre di larghezza. Profili pesanti snaturavano la silhouette della finestra e lasciavano entrare molta meno luce nell’ambiente. Con il nuovo sistema sono finalmente realizzabili elementi più sottili, senza dover rinunciare alla semplicità di utilizzo né alla sicurezza.

NESSUN COMPROMESSO

E’ stata data priorità alla geometria sottile dei profili anta e scambio battuta senza sottovalutare la statica. In entrambi i profili viene impiegato lo stesso rinforzo che grazie alle sue caratteristiche statiche permette di costruire elementi alti fino a 2,30 m in bianco e 2,20 m in colorato. In combinazione con STV® sono realizzabili elementi fino a 2,50 m in bianco e 2,40 m in colorato.
